  • 产品名称：里氏硬度计

  • 产品型号：RH212
  • 产品厂商：时代瑞光
  • 产品文档：
你添加了1件商品 查看购物车
简单介绍：
RH212便携式里氏硬度计是本公司研发的新一代TFT屏手持旗舰机型，采用2.8寸，320x240彩色TFT屏，色彩细腻，显示内容丰富。具有大容量数据存储，可以保存510个文件，每个文件可以保存47~300组数据；可以保存采用高性能锂离子充电电池、USB充电接口，具有智能充电管理功能；具有Type-Cusb（RS485）通讯接口，可以连接PC电脑或PLC控制器，就行数据的实时传输。
详情介绍：

       RH212便携式里氏硬度计是本公司研发的新一代TFT屏手持旗舰机型，采用2.8寸，320x240彩色TFT屏，色彩细腻，显示内容丰富。具有大容量数据存储，可以保存510个文件，每个文件可以保存47~300组数据；可以保存采用高性能锂离子充电电池、USB充电接口，具有智能充电管理功能；具有Type-Cusb（RS485）通讯接口，可以连接PC电脑或PLC控制器，就行数据的实时传输。

硬度制多种模式显示






RH212里氏硬度计——功能特点：

l 中文简体/繁体、英文、德文多种语言切换，菜单式操作。

l 采用专有的的双仓式防尘设计，保证主机仓不受粉尘侵袭；

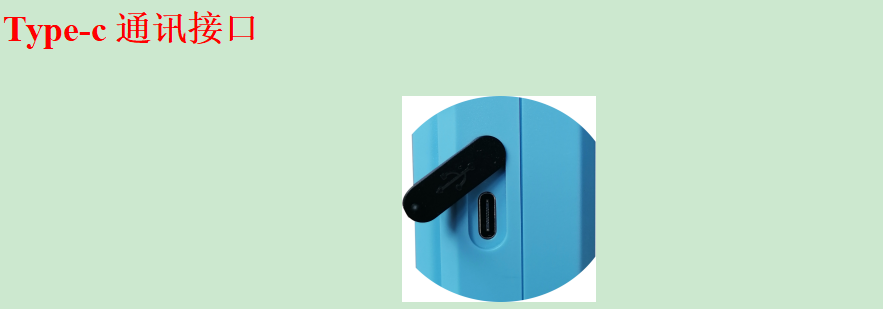

l Type-cUSB、RS485通讯接口，可以方便的连接PC机，工控机或PLC；

l 主界面两种硬度标尺显示。

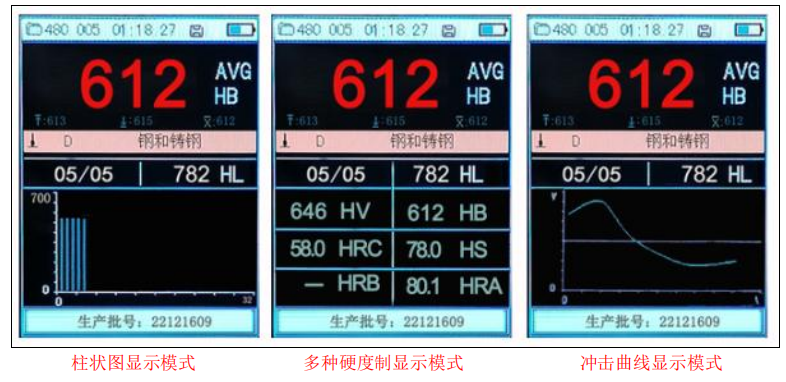

l 主界面三种模式切换（柱状图模式、全硬度制模式、曲线模式）。

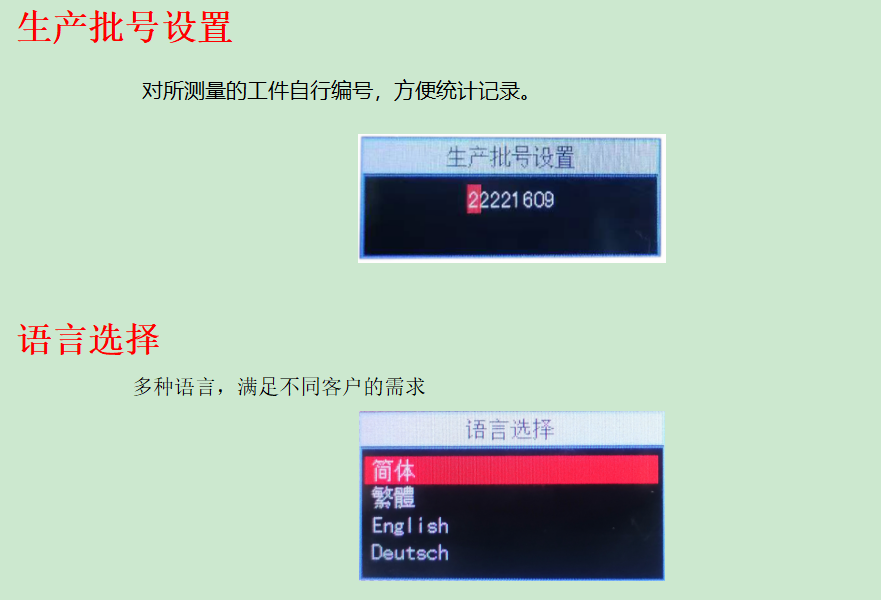

l 生产批号设置功能，对所测量的工件自行编号，方便统计记录。

l 浏览状态测量数据的任意硬度标尺转换，方便快捷。

l 可配备7种不同冲击装置，更换时不需重新校准，更可自动识别冲击装置类型。

l 支持测量多种硬度及强度测量。

l 内置国内、国外两套硬度转换表，满足客户的不同需求。

l 可存储510个文件，每个文件46~215组（冲击次数32~1）单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制、等信息。

l 可预先设置硬度值上、下限，超限即自动报警，方便用户批量测试的需要。

l 示值软件校准功能。

l 内置高性能锂电池及充电控制电路，电池容量2000mA。

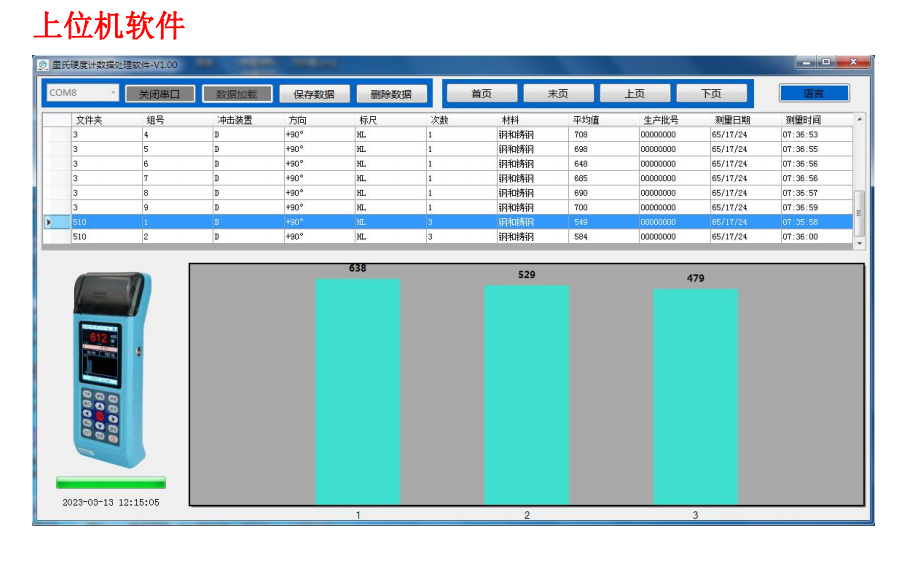

l 可配备电脑软件，支持数据查询、存储、统计和柱状图显示等功能并以Exl格式保存。


RH212里氏硬度计——主要技术指标:

l 示值误差和示值重复性

序号

冲击装置类型

标准里氏硬度块硬度值

示值误差

示值重复性

1

D

760±30HLD

530±40HLD

±5 HLD

±8 HLD

5 HLD

8 HLD

2

DC

760±30HLDC

530±40HLDC

±5 HLDC

±8 HLDC

5 HLD

8 HLD

3

DL

878±30HLDL

736±40HLDL

±10 HLDL

10 HLDL

4

D+15

766±30HLD+15

544±40HLD+15

±10 HLD+12

10 HLD+12

5

G

590±40HLG

500±40HLG

±10 HLG

10 HLG

6

E

725±30HLE

508±40HLE

±10 HLE

10 HLE

7

C

822±30HLC

590±40HLC

±10 HLC

10 HLC

l 硬度制 里氏（HL）、布氏（HB）、洛氏A（HRA）、洛氏B（HRB）、洛氏C（HRC）、维氏（HV）和肖氏（HS）

l 测量范围 HLD（170～960）、HRA（59～85）、HRB（13～100）、HRC（18～68）、HB（19～655）、HV（80～976）、HS（32～100）

l 测量方向 360°(垂直向下、斜下、水平、斜上、垂直向上）

l 测量材料 钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜和锻钢

l 显示 TFT,，320×240 TFT液晶屏

l 数据存储 510文件，46～215 组（冲击次数32～1）

l 通讯接口标准 USB2.0 (RS485)

l 充电电源        5VDC，220VAC

l 充电时间 2-3小时

l 电池            7.4V，Li（2000mAh）电池

l 环境温度        0～40℃

l 存储温度        -25～70℃

l 持续工作时间 约20小时,待机时间80小时；

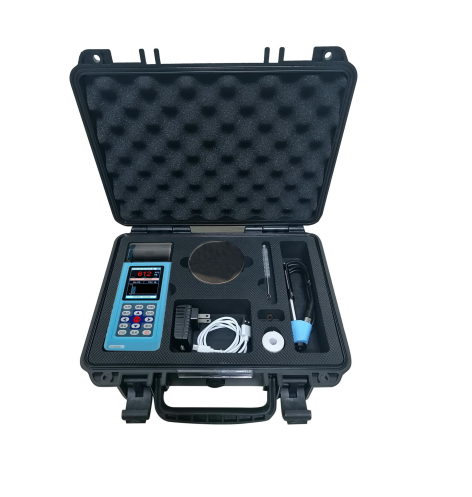

RH212里氏硬度计——标准配置:

l RH212主机       1台

l D型冲击装置      1个

l 小支承环            1个

l 尼龙刷（I）       1个

l 高值里氏硬度块 1块

l 充电器              1套

l 出厂文件           1套




l 选配件:

l 各种异型冲冲击装置

l 各种异型支撑环

l 蓝牙打印机





冲击装置技术参数一览（表一）


异型冲击装置

D/DC/DL

D+15

C

G

E

冲击能量
冲击体质量

11mJ
5.5g/7.2g

11mJ
7.8g

2.7mJ
3.0g

90mJ
20.0g

11mJ
5.5g

球头硬度:
球头直径:
球头材料:

1600HV
3mm
碳化钨

1600HV
3mm
碳化钨

1600HV
3mm
碳化钨

1600HV
5mm
碳化钨

5000HV
3mm
金刚石

冲击装置直径:
冲击装置长度:
冲击装置重量:

20/20/6mm
147/86/202mm
75/50/60g

20mm
162mm
80g

20mm
141mm
75g

30mm
254mm
250g

20mm
155mm
80g

试件*大硬度

940HV

940HV

1000HV

650HB

1200HV

试件表面平均粗糙度Ra:

1.6μm

1.6μm

0.4μm

6.3μm

1.6μm

试件*小重量:
可直接测量
需稳定支撑
需密实耦合

>5kg
2～5kg
0.05～2kg

>5kg
2～5kg
0.05～2kg

>1.5kg
0.5～1.5kg
0.02～0.5kg

>15kg
5～15kg
0.5～5kg

>5kg
2～5kg
0.05～2kg

试件*小厚度
密实耦合
硬化层*小深度

5mm
≥0.8mm

5mm
≥0.8mm

1mm
≥0.2mm

10mm
≥1.2mm

5mm
≥0.8mm

球头压痕尺寸

硬度300HV时

压痕直径
压痕深度

0.54mm
24μm

0.54mm
24μm

0.38mm
12μm

1.03mm
53μm

0.54mm
24μm

硬度600HV时

压痕直径
压痕深度

0.54mm
17μm

0.54mm
17μm

0.32mm
8μm

0.90mm
41μm

0.54mm
17μm

硬度800HV时

压痕直径
压痕深度

0.35mm
10μm

0.35mm
10μm

0.35mm
7μm

--
--

0.35mm
10μm

冲击装置适用范围

DC型测量孔或园柱筒内; DL型测量细长窄槽或孔

D+15型测量沟槽或凹入的表面

C型测量小轻薄部件及表面硬化层。

G型测量大厚重及表面较粗糙的铸锻件

E型测量硬度极高材料


硬度计冲击装置的特点与应用：

型号

D

C

DC

D+15

DL

G

特点

标准型探头

冲击能量更小，约为D头的1/4

非常短，使用特别的加载工具加载弹簧

比标准冲击装置前端长15mm

前端非常长

大测试头，冲击能量约为D头的9倍，对检测表面的光洁度要求较低，能检测布氏硬度*大值为650HB。

应用

用于大部分硬度测量。

用于表面硬化了的部件，表面覆盖层，薄壁的硬度测量。

用于非常局促地方(孔内、圆柱园内)的测量。

主要用于狭窄的沟槽和深孔的测量

用于深槽槽底或型面（如齿面）等零件的测量。

用于检测坚硬、较大的试件，如锻件、铸件等。

重量

100g

95g

90g

105g

100g

270g



4、 附件——测试范围：

里氏硬度计——测试范围


材料

硬度制

冲击装置

D/DC

D+15

C

G

DL

Steel and cast steel
钢和铸钢

HRC

17.9～68.5

19.3～67.9

20.0～69.5



20.6～68.2

HRB

59.6～99.6





47.7～99.9

37.0～99.9

HRA

59.1～85.8









HB

127～651

80～638

80～683

90～646

81～646

HV

83～976

80～937

80～996



80～950

HS

32.2～99.5

33.3～99.3

31.8～102.1



30.6～96.8

Steel锻钢

HB

143～650









CWT、ST
合金工具钢

HRC

20.4～67.1

19.8～68.2

20.7～68.2





HV

80～898

80～935

100～941





Stainless steel
不锈钢

HRB

46.5～101.7









HB

85～655









HV

85～802









GC. IRON
灰铸铁

HRC











HB

93～334





92～326



HV











NC、IRON
球墨铸铁

HRC











HB

131～387





127～364



HV











C．ALUM
铸铝合金

HB

19～164



23～210

32～168



HRB

23.8～84.6



22.7～85.0

23.8～85.5



BRASS
铜锌合金

HB

40～173









HRB

13.5～95.3









BRONZE铜锡(铝)合金

HB

60～290









COPPER纯铜

HB

45～315
