  • 产品名称：彩屏里氏硬度计

  • 产品型号：RH200
  • 产品厂商：时代
  • 产品文档：
你添加了1件商品 查看购物车
简单介绍：
RH200彩屏里氏硬度计依据里氏硬度原理设计，是一款便携式硬度计，配高精度冲击装置，可以对多种金属材料进行硬度检测。RH200彩屏里氏硬度计可以测试7种硬度(HL、HB、HRB、HRC、HRA、HV、HS)。一台主机可配备7种不同冲击装置使用，实时自动识别冲击装置类型。
详情介绍：

     原理：随着单片技术的发展，1978年，瑞士人Leeb博士**提出了一种全新的测硬方法，它的基本原理是具有一定质量的冲击体在一定的试验力作用下冲击试样表面，测量冲击体距试样表面1mm处的冲击速度与回跳速度，利用电磁原理，感应与速度成正比的电压。
里氏硬度值以冲击体回跳速度与冲击速度之比来表示，计算公式：HL=1000*（VB/VA），
公式中：HL——里氏硬度值， VB——冲击体回跳速度， VA——冲击体冲击速度。

       RH200彩屏里氏硬度计是我公司*新研发的一款多功能的便携式硬度测量仪器，主要适用于测试金属材料的硬度，具有测试精度高、体积小、操作容易、携带方便，测量范围宽的特点，它是以里氏硬度为原理，配高精度冲击装置，测出里氏（HL）硬度值经过程序自动转换成布氏，洛氏，维氏，肖氏等硬度值，还可以配置各种测试配件，来满足于各种测试条件和环境，主要适用于金属材料的快速硬度测试，特别适宜对大型零部件及不可拆卸部件的现场硬度测试。

1、RH200彩屏里氏硬度计——执行标准： JB/T 9378-2001、GB/T 17394-1998

2、RH200彩屏里氏硬度计——测量材料：钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、锻钢以及自定义材料的硬度测量。

3、RH200彩屏里氏硬度计——主要用途：

机加工行业，特别适宜对大型零部件及不可拆卸部件的现场硬度测试

已安装的机械或长久性组装部件硬度

模具型腔硬度

重型工件硬度

压力容器、汽轮发电机组及其设备的失效分析

实验空间很狭小的工件硬度

轴承及其它零件硬度

金属材料仓库的材料区分

大型工件大范围内多处测量部位的快速检测

RH200彩屏里氏硬度计——功能特点：

（1）液晶屏双显：可同时显示里氏和其他制式的硬度对应值

（2）可设置操作人员代码;

（3）增加五种自定义材料，对机器里面没有内置的材料进行自定义测量。对特殊材料的硬度测量可使用用户材料进行标定和检测，

（4）探头即插即用：可手动设置和自动识别冲击装置功能，方便在特殊情况下使用（如2线探头）；

（5）内置大容量锂离子可充电电池及充电控制电路；可连续工作不小于150小时；具有自动休眠、自动关机等节电功能；

（6）方便切换至所有的硬度制式(HL、HB、HRB、HRC、HRA、HV、HS)，平行转换各硬度制测值；

（7）大屏幕（320×240）、真彩色TFT液晶显示屏，内容生动丰富、信息清晰直观；

（8）WINDOWS界面风格，全中文显示，人性化菜单式操作，简单方便；液晶亮度可任意调节，方便在光线灰暗环境使用；

（9）增加“锻钢（Steel）”材料，当用D/DC型冲击装置测试“锻钢”试样时，可直接读取HB值，无需人工查表。

（10）一台主机可配备7种不同冲击装置使用，实时自动识别冲击装置类型。更换时无需重新校准；

（11）大容量数据存储：可存储*大600组（冲击次数32～1）硬度测量数据，包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息；

（12）可预先设置上限下值、超限报警，方便用户批量测试；

（13） 流线型外壳：小巧、便携、可靠性高，适用于恶劣操作环境，抗震动、冲击和电磁干扰；

（14）合理支架结构设计，方便现场操作和打印；

（15）主机和热敏打印机一体化设计，工作安静、打印速度快，可现场打印检测报告；

（16）剩余电量指示图标，充电过程指示，可随时了解充电程度；

（17）可配备功能强大的微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富功能，满足质量保证活动和管理的更高要求；

4、技术参数：

测量范围

(170-960)HLD，(19-651)HB，(13.5-101.7)HRB，(17.9-69.5)HRC，(59.1-88)HRA，(80-1042)HV，(30.6~102.6)HS

测量方向

任意(360°)

适用材料

钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金(黄铜)、铜锡合金(青铜)、纯铜、锻钢

示值误差和示值重复性

D型冲击装置  ±6HLD(示值误差)   ±6HLD(示值重复性)

硬度制氏

肖氏(HS)、里氏(HL)、布氏(HB)、洛氏(HRC/HRB/HRA)、维氏(HV)等7种

上下限设置范围

(170-960)HLD

示值校准

具有示值软件校准功能

数据存储

600组测量值

数据接口

USB 2.0

工作电压

7.4V锂电池组

工作温度

－10℃～＋55℃

存储稳定

－20℃～＋75℃

外型尺寸

210×85×45mm(主机)

重量

0.6KG

测量范围

(170-960)HLD，(19-651)HB，(13.5-101.7)HRB，(17.9-69.5)HRC，(59.1-88)HRA，(80-1042)HV，(30.6~102.6)HS

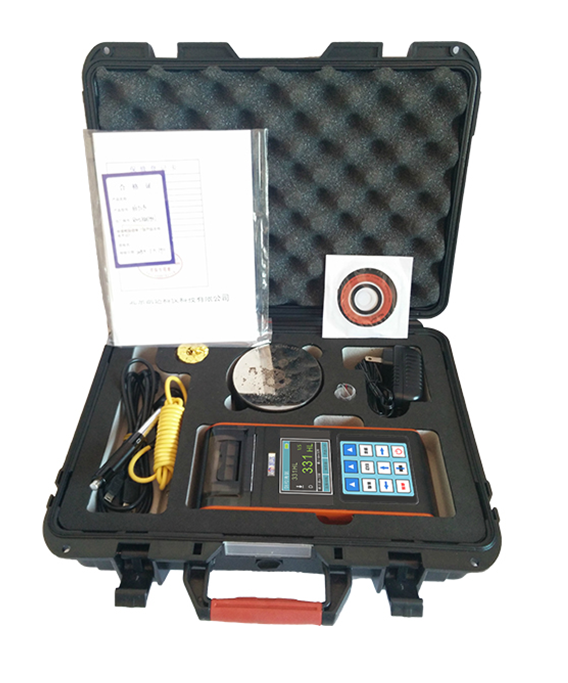

5、标准配置：

1

硬度计主机

1台

2

D型冲击装置

1支

3

标准里氏硬度块

1个

4

尼龙刷A、螺丝刀

1个

5

小支撑环

1个

6

打印纸

1卷

7

通信电缆、充电器

1根

8

数据处理软件光盘

1张

9

使用说明书

1本

10

合格证、保修卡

1张

11

ABS仪器专用箱

1个

6、可选附件——各种冲击装置





异型冲击装置

D/DC/DL

D+15

C

G

E（需进口）

冲击能量
冲击体质量

11mJ
5.5g/7.2g

11mJ
7.8g

2.7mJ
3.0g

90mJ
20.0g

11mJ
5.5g

球头硬度:
球头直径:
球头材料:

1600HV
3mm
碳化钨

1600HV
3mm
碳化钨

1600HV
3mm
碳化钨

1600HV
5mm
碳化钨

5000HV
3mm
金刚石

冲击装置直径:
冲击装置长度:
冲击装置重量:

20/20/6mm
147/86/202mm
75/50/60g

20mm
162mm
80g

20mm
141mm
75g

30mm
254mm
250g

20mm
155mm
80g

试件*大硬度

940HV

940HV

1000HV

650HB

1200HV

试件表面平均粗糙度Ra:

1.6μm

1.6μm

0.4μm

6.3μm

1.6μm

试件*小重量:
可直接测量
需稳定支撑
需密实耦合

>5kg
2～5kg
0.05～2kg

>5kg
2～5kg
0.05～2kg

>1.5kg
0.5～1.5kg
0.02～0.5kg

>15kg
5～15kg
0.5～5kg

>5kg
2～5kg
0.05～2kg

试件*小厚度
密实耦合
硬化层*小深度

5mm
≥0.8mm

5mm
≥0.8mm

1mm
≥0.2mm

10mm
≥1.2mm

5mm
≥0.8mm

球头压痕尺寸

硬度300HV时

压痕直径
压痕深度

0.54mm
24μm

0.54mm
24μm

0.38mm
12μm

1.03mm
53μm

0.54mm
24μm

硬度600HV时

压痕直径
压痕深度

0.54mm
17μm

0.54mm
17μm

0.32mm
8μm

0.90mm
41μm

0.54mm
17μm

硬度800HV时

压痕直径
压痕深度

0.35mm
10μm

0.35mm
10μm

0.35mm
7μm

--
--

0.35mm
10μm

冲击装置适用范围

DC型测量孔或园柱筒内; DL型测量细长窄槽或孔

D+15型测量沟槽或凹入的表面

C型测量小轻薄部件及表面硬化层。

G型测量大厚重及表面较粗糙的铸锻件

E型测量硬度极高材料


硬度计冲击装置的特点与应用：

型号

D

C

DC

D+15

DL

G

特点

标准型探头

冲击能量更小，约为D头的1/4

非常短，使用特别的加载工具加载弹簧

比标准冲击装置前端长15mm

前端非常长

大测试头，冲击能量约为D头的9倍，对检测表面的光洁度要求较低，能检测布氏硬度*大值为650HB。

应用

用于大部分硬度测量。

用于表面硬化了的部件，表面覆盖层，薄壁的硬度测量。

用于非常局促地方(孔内、圆柱园内)的测量。

主要用于狭窄的沟槽和深孔的测量

用于深槽槽底或型面（如齿面）等零件的测量。

用于检测坚硬、较大的试件，如锻件、铸件等。

重量

100g

95g

90g

105g

100g

270g

异型支撑环各型号适用范围（表二）

当被测表面曲率半径小于30mm(D、DC、D+15、C、型冲击装置)或小于50mm（G型冲击装置）的试样在测试时，应使用小支承环或异型支撑环


序　号



型号



简　图

备　注

异型支撑环1

Z10-15


测外圆柱面R10-R15

异型支撑环2

Z14.5-30

测外圆柱面R14.5-R30

异型支撑环3

Z25-50

测外圆柱面R25-R50

异型支撑环4

HZ11-13


测内圆柱面R11-R13

异型支撑环5

HZ12.5-17

测内圆柱面R12.5-R17

异型支撑环6

HZ16.5-30

测内圆柱面R16.5-R30

异型支撑环7

K10-15


测外球面SR10-SR15

异型支撑环8

K14.5-30

测外球面SR14.5-SR30

异型支撑环9

HK11-13


测内球面SR11-SR13

异型支撑环10

HK12.5-17

测内球面SR12.5-SR17

异型支撑环11

HK16.5-30

测内球面SR16.5-SR30

异型支撑环12

UN


测外圆柱面半径可调

R10—∞


 附件——测试范围：

里氏硬度计——测试范围


材料

硬度制

冲击装置

D/DC

D+15

C

G

DL

Steel and cast steel
钢和铸钢

HRC

17.9～68.5

19.3～67.9

20.0～69.5



20.6～68.2

HRB

59.6～99.6





47.7～99.9

37.0～99.9

HRA

59.1～85.8









HB

127～651

80～638

80～683

90～646

81～646

HV

83～976

80～937

80～996



80～950

HS

32.2～99.5

33.3～99.3

31.8～102.1



30.6～96.8

Steel锻钢

HB

143～650









CWT、ST
合金工具钢

HRC

20.4～67.1

19.8～68.2

20.7～68.2





HV

80～898

80～935

100～941





Stainless steel
不锈钢

HRB

46.5～101.7









HB

85～655









HV

85～802









GC. IRON
灰铸铁

HRC











HB

93～334





92～326



HV











NC、IRON
球墨铸铁

HRC











HB

131～387





127～364

HV









C．ALUM
铸铝合金

HB

19～164



23～210

32～168

HRB

23.8～84.6



22.7～85.0

23.8～85.5

BRASS
铜锌合金

HB

40～173









HRB

13.5～95.3









BRONZE铜锡(铝)合金

HB

60～290









COPPER纯铜

HB

45～315
