  • 产品名称：手持式粗糙度仪

  • 产品型号：TIME3200
  • 产品厂商：TIME时代
  • 产品文档：
你添加了1件商品 查看购物车
简单介绍：
TIME3200手持式粗糙度仪（原TR200）适用于生产现场，该手持式粗糙度仪可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算机相应的参数，在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出，亦可与PC机进行通讯。
详情介绍：
 1、TIME3200手持式粗糙度仪——产品概述:

TIME3200手持式粗糙度仪（原TR200）适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算机相应的参数，在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出，亦可与PC机进行通讯。
2、TIME3200手持式粗糙度仪——测量原理：
  当测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动结构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利金刚石触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成正比的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶屏幕上显示，并可在打印机上输出，也可与PC机进行通讯。



3、TIME3200手持式粗糙度仪——功能特点

○高精度电感传感器

○可测量显示13个粗糙度参数

○采用DSP(数字信号处理器)进行数据处理和控制，速度快，功耗低

○机电一体化设计，体积小，重量轻，使用方便

○高品质锂离子充电电池，容量高，无记忆效应，连续工作时间大于20小时

○连接时代TA系列打印机，可以打印测量参数及轮廓

○标准RS232接口，可与PC机通讯

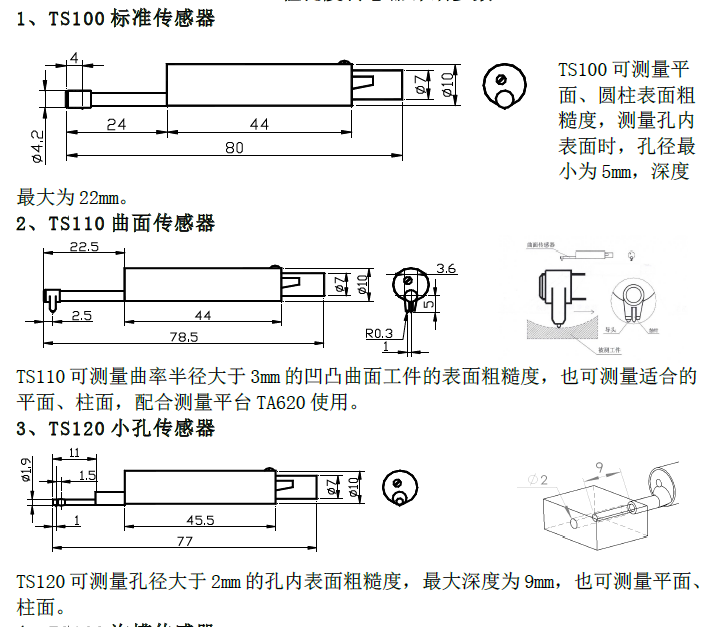

○可选配曲面传感器测量曲面，小孔传感器测量内孔孔壁，沟槽传感器/深槽传感器测量沟槽底部或台阶的粗糙度

○菜单操作方式

○具有图形显示功能

○传感器触针位置指示

○带存储功能的自动关机

○多语言工作方式选择




2、TIME3200手持式粗糙度仪——技术参数：



测量参数

Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr

测量范围

Ra:0.025-12.5μm

显示范围

Ra、Rq：0.005-16μm，Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160μm，RS、RSm：1mm，Rmr：0-100%（%Rt），Rsk：0-100%

量程范围

±20μm、±40μm、±80μm

*高显示分辨率

0.001μm

滤波方式

RC、PC-RC、GAUSS、D-P

取样长度

0.25mm、0.8mm、2.5mm、自动

评定长度

1L-5L（可选），L为取样长度

测量行程长度

3L-7L（可选）

*大驱动行程长度

17.5mm/0.71inch

*小驱动行程长度

1.3mm/0.052inch

示值误差

≤±10％

示值变动性

≤6％

针尖角度

90°

显示方式

128×64点阵液晶（带背光）

工作环境

温度：0ºC- 40ºC，相对湿度：＜90%

重量

440g

外型尺寸

140×52×48mm



5、基本配置：

主机、TS100标准传感器、电源适配器、多刻线样板、传感器护套、支架

6、可选附件：

TS110曲面传感器、TS120小孔传感器、TS130沟槽传感器、TS131深槽传感器、TA610测量平台、TA620测量平台、TA630微调平台、TA631微调平台、TA230微型打印机、侧向转接杆、接长杆、V型块、连接体部件、驱动器连接轴、PC软件
